Biến tần Hybrid là gì? Cấu tạo và nguyên lý hoạt động

Biến tần Hybrid là gì? Cấu tạo và nguyên lý hoạt động

Trong bối cảnh nhu cầu sử dụng nguồn điện ổn định, liên tục và bền vững ngày càng gia tăng, giải pháp điện mặt trời hòa lưới có lưu trữ (hệ thống Hybrid ESS) đang dần trở thành xu hướng tất yếu cho các hộ gia đình lẫn doanh nghiệp. Đóng vai trò là "trái tim" và bộ não điều khiển toàn bộ hệ thống này chính là biến tần Hybrid (Hybrid Inverter). Thiết bị sở hữu khả năng đột phá khi dung hòa trọn vẹn ưu điểm của cả hệ thống hòa lưới và độc lập: vừa giảm tiền điện hàng tháng, vừa cung cấp nguồn điện dự phòng tức thì khi lưới điện gặp sự cố.

Hãy cùng tìm hiểu chi tiết về định nghĩa, cấu tạo, nguyên lý vận hành cũng như bảng so sánh chuyên sâu về bộ biến tần đa năng này qua bài viết dưới đây.

1. Biến tần Hybrid là gì?

Biến tần Hybrid (tên tiếng Anh: Hybrid Inverter hay biến tần hỗn hợp) là thiết bị điện tử công suất thông minh đa nhiệm, được ví như "trung tâm điều phối năng lượng" của hệ sinh thái điện mặt trời hiện đại. Không giống như các loại biến tần truyền thống chỉ đảm nhận một nhiệm vụ duy nhất, biến tần Hybrid tích hợp đồng thời hai cơ chế: biến tần hòa lưới (Grid-tied) và biến tần độc lập/dự phòng (Off-grid / Backup).

Nhờ sở hữu bộ vi xử lý thông minh, thiết bị thực hiện mượt mà các nhiệm vụ cốt lõi sau:

• Chuyển đổi dòng điện linh hoạt: Biến đổi dòng điện một chiều (DC) sản sinh từ các tấm pin quang điện (Solar PV) hoặc từ pin lưu trữ thành dòng điện xoay chiều (AC) đạt chuẩn để cấp cho các thiết bị sinh hoạt, sản xuất.
• Tích trữ năng lượng thông minh: Điều hướng lượng điện mặt trời dư thừa nạp vào hệ thống pin lưu trữ (Lithium LiFePO4 hoặc ắc quy), sẵn sàng sử dụng vào ban đêm hoặc thời điểm thiếu nắng.

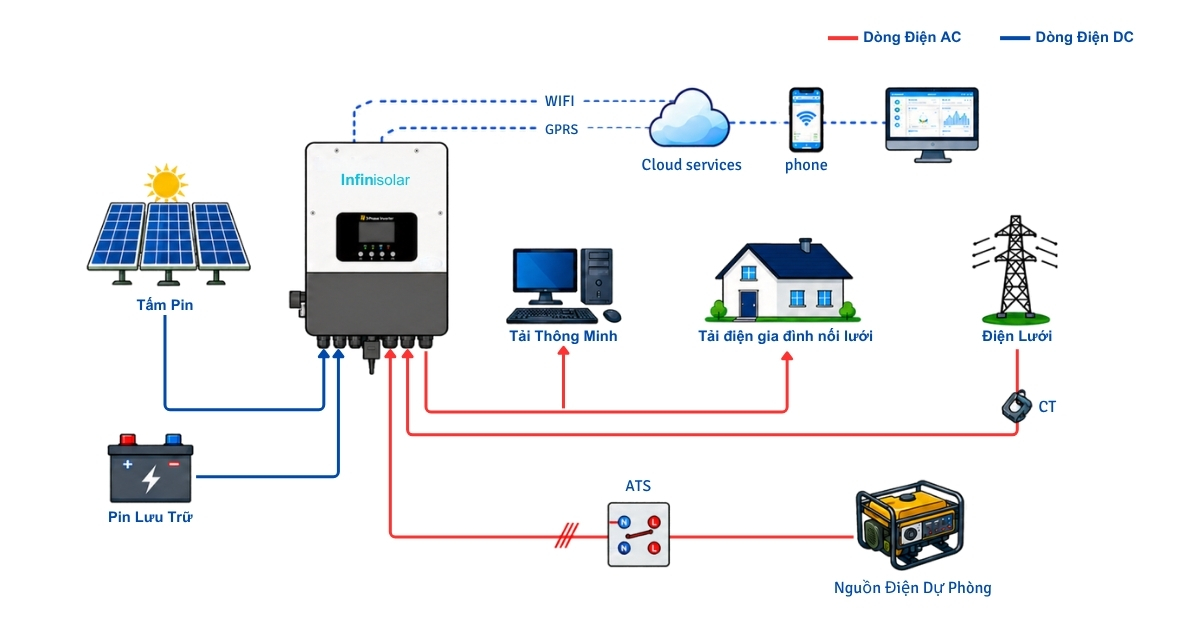

• Điều phối đa nguồn tối ưu: Tự động tính toán và phân bổ dòng điện giữa 4 nguồn: Dàn pin mặt trời – Bộ lưu trữ – Phụ tải tiêu thụ – Lưới điện quốc gia.
• Hệ thống nguồn liên tục (EPS/Backup): Tự động chuyển mạch cấp nguồn dự phòng tức thì cho các tải tiêu thụ ưu tiên (đèn chiếu sáng, tủ lạnh, camera an ninh, server...) ngay khi mất điện lưới.

2. Cấu tạo chi tiết của biến tần Hybrid

Để vận hành chuẩn xác với hiệu suất cao và đảm bảo an toàn tuyệt đối, một bộ biến tần Hybrid hoàn chỉnh được cấu thành từ 4 khối chức năng thiết yếu:

2.1. Bộ biến tần công suất (Inverter Core)

Đây là mạch động lực trung tâm thực hiện quá trình nghịch lưu (DC sang AC) và chỉnh lưu (AC sang DC). Khối này đảm bảo điện áp và tần số ngõ ra luôn đạt tiêu chuẩn sóng Sin chuẩn (Pure Sine Wave), giúp bảo vệ tối đa độ bền của các thiết bị gia dụng nhạy cảm.

2.2. Bộ điều khiển sạc/xả pin lưu trữ (BMS / Charge Controller)

Tích hợp thuật toán dò điểm công suất cực đại (MPPT) cùng mạch kiểm soát sạc/xả thông minh. Bộ phận này trực tiếp giao tiếp với hệ thống quản lý pin (BMS của khối pin Lithium), bảo vệ chống quá nạp, quá xả, cân bằng cell và tối ưu tuổi thọ của pin lưu trữ.

2.3. Bộ chuyển mạch tự động (Automatic Transfer Switch - ATS)

Đảm nhiệm vai trò chuyển đổi linh hoạt nguồn cấp giữa điện lưới, điện mặt trời và pin dự phòng với thời gian trễ cực thấp (thường dưới 10–20ms). Tốc độ chuyển mạch siêu nhanh này giúp các thiết bị điện không bị sập nguồn đột ngột khi xảy ra sự cố mất điện.

2.4. Khối giao tiếp và giám sát thông minh (Smart Monitoring)

Trang bị các cổng kết nối hiện đại như Wi-Fi, Ethernet, RS485, CAN Bus. Người dùng có thể dễ dàng theo dõi thời gian thực sản lượng điện tạo ra, dung lượng pin và trạng thái hệ thống từ xa qua ứng dụng di động hoặc máy tính.

3. Nguyên lý hoạt động của biến tần Hybrid

Biến tần Hybrid vận hành theo quy trình quản lý năng lượng tự động hóa hoàn toàn, tuân theo thứ tự ưu tiên nhằm tiết kiệm tối đa tiền điện và đảm bảo nguồn điện không bị ngắt quãng:

1. Giai đoạn ban ngày (Ưu tiên tải sử dụng): Điện DC từ giàn pin mặt trời được chuyển đổi thành điện AC và cấp điện trực tiếp cho các thiết bị đang hoạt động trong nhà.
2. Giai đoạn nạp dự phòng (Lưu trữ điện dư thừa): Khi sản lượng điện mặt trời vượt quá công suất phụ tải đang dùng, lượng điện dư sẽ được dẫn qua bộ điều khiển để nạp đầy pin lưu trữ.
3. Giai đoạn hòa lưới: Khi pin lưu trữ đã đầy 100%, nguồn điện mặt trời dư thừa tiếp tục được biến tần đẩy lên lưới điện quốc gia (theo cơ chế tự dùng hoặc phát bù trừ phù hợp quy định).
4. Giai đoạn ban đêm hoặc khi mây mưa (Xả pin lưu trữ): Khi không còn ánh nắng, biến tần tự động lấy năng lượng từ pin lưu trữ nghịch lưu thành điện AC cấp cho các thiết bị sinh hoạt.
5. Giai đoạn dùng điện lưới hỗ trợ: Nếu pin lưu trữ chạm ngưỡng cài đặt an toàn (DOD), hệ thống sẽ chủ động kết nối lấy điện từ lưới quốc gia để bù đắp, đảm bảo các thiết bị không bao giờ bị gián đoạn.

4. Ưu điểm và nhược điểm của biến tần Hybrid

4.1. Ưu điểm vượt trội

• Đảm bảo an ninh năng lượng 24/7: Không lo gián đoạn công việc hay sinh hoạt khi mất điện lưới, đặc biệt lý tưởng cho các gia đình có người cao tuổi, văn phòng làm việc hay cơ sở kinh doanh.
• Tối ưu hóa hóa đơn tiền điện: Cho phép cài đặt khung giờ sạc vào ban đêm (giờ thấp điểm giá rẻ) và xả dùng vào ban ngày/chiều tối (giờ cao điểm giá cao), tối đa hóa lợi ích kinh tế.
• Vận hành êm ái, bảo vệ môi trường: Thay thế hoàn hảo máy phát điện truyền thống vốn ồn ào, bốc khói độc hại và chi phí nhiên liệu đắt đỏ.
• Linh hoạt nâng cấp: Hệ thống dễ dàng mở rộng dung lượng pin lưu trữ theo nhu cầu tiêu thụ thực tế mà không cần thay đổi thiết bị trung tâm.

4.2. Nhược điểm cần lưu ý

• Chi phí đầu tư ban đầu cao hơn: Do tích hợp công nghệ biến tần cao cấp và hệ thống pin lưu trữ lithium, tổng mức đầu tư sẽ lớn hơn so với hệ thống hòa lưới đơn thuần.
• Bảo trì hệ thống pin lưu trữ: Dù pin Lithium thế hệ mới có tuổi thọ cao (khoảng 10–15 năm), người dùng vẫn cần tính toán chi phí tái đầu tư pin sau thời gian dài vận hành.

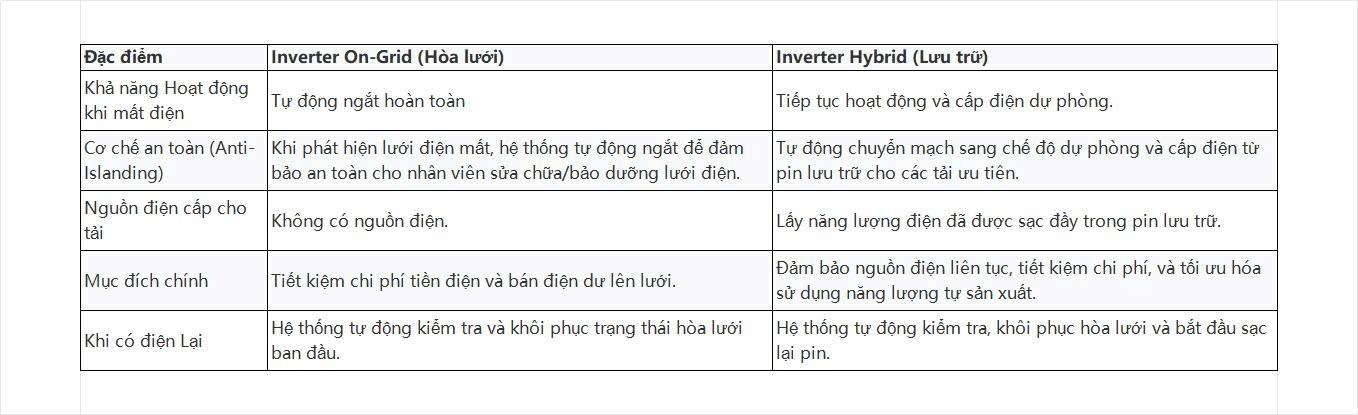

5. Bảng so sánh biến tần hòa lưới (On-Grid) và biến tần Hybrid

6. Có nên đầu tư hệ thống điện mặt trời biến tần Hybrid không?

Câu trả lời chắc chắn là CÓ, đặc biệt nếu bạn thuộc các trường hợp sau:

1. Khu vực sinh sống thường xuyên bị cắt điện, điện áp chập chờn, không ổn định.
2. Gia đình hoặc doanh nghiệp sở hữu các thiết bị bắt buộc phải duy trì nguồn điện 24/7 (hồ cá Koi, camera an ninh, tủ đông bảo quản thực phẩm, server máy tính, thiết bị y tế...).
3. Mong muốn tiến tới tự chủ năng lượng, giảm tối đa sự phụ thuộc vào biểu giá điện bậc thang của điện lưới.

Đầu tư vào biến tần Hybrid là một giải pháp kinh tế dài hạn, mang lại giá trị bền vững và sự an tâm tuyệt đối về chất lượng cuộc sống.

7. Giải pháp phân phối và lắp đặt biến tần Hybrid chính hãng

Để hệ thống hoạt động an toàn, đạt hiệu suất tối ưu và bền bỉ trong hàng chục năm, việc lựa chọn dòng biến tần phù hợp kết hợp cùng đơn vị phân phối uy tín là yếu tố then chốt.

Quý khách hàng có thể tham khảo trực tiếp các dòng sản phẩm biến tần và thiết bị lưu trữ năng lượng mặt trời hàng đầu hiện nay tại:

👉 Xem danh mục sản phẩm chính hãng tại:Thiết Bị Năng Lượng Mặt Trời - Bách Anh Group

• Mọi nhu cầu khảo sát công trình, tư vấn kỹ thuật chuyên sâu và nhận báo giá ưu đãi cho hệ thống điện mặt trời Hybrid.
